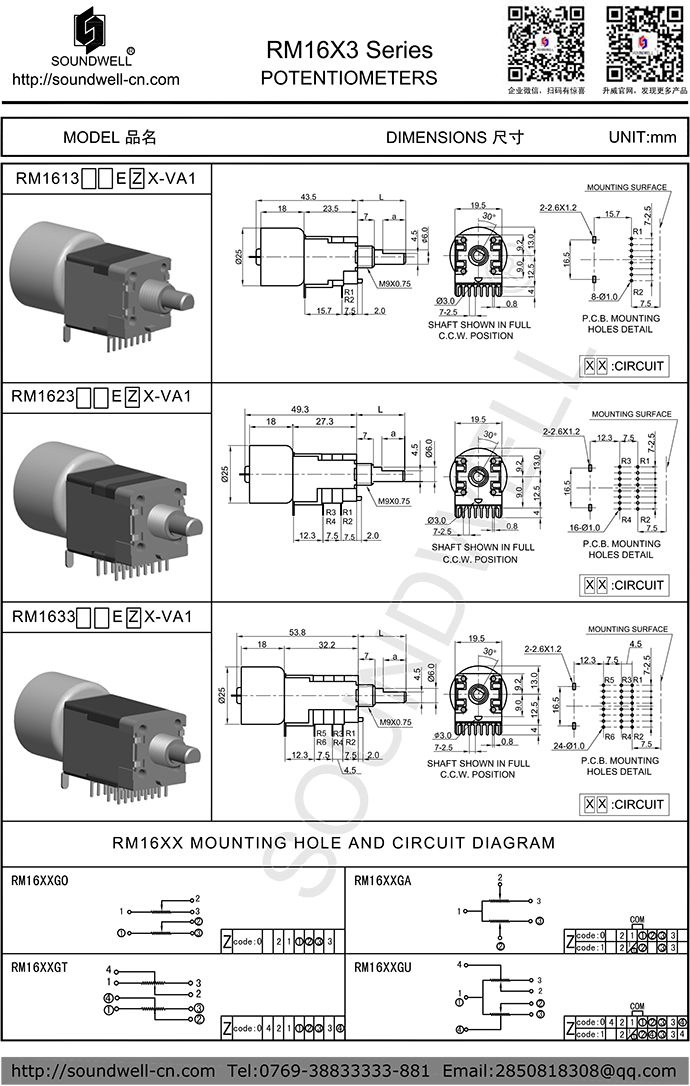

| 馬達電位器型號： |
RM16X3
|
| 名稱： | 馬達驅動型旋轉型電位器 |
| 主要規格: | 外形尺寸：19.5mm； 額定功率：0.2W； 全回轉角度：300°±10° ； 馬達工作電壓： 4～6V DC (4.5V DC Standard 標準) 馬達最大工作電流：100mA； 工作溫度：-10℃～70℃； 旋轉壽命：10,000次以上； |
| 產品特點： | 可以通過馬達驅動控制軸柄旋轉,密封性好，電路、軸形及軸長可以選擇。 |
| 應用領域： | 主要適用于功放音響、家庭影院、舞臺設備、醫療設備，玩具、還可使用 其它家用電器上面，主要起音量調節、調壓、調速等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：100~400gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°
3、Start torque 起動力矩：120~420gf.cm
4、Shaft Stop Strength 止檔強度：≥ 6 Kgf.cm
5、Shaft Wobble (mm p-p) 軸擺動 ：Within(0.7xL/30)mm p-p
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A\B\C
3、Rating Power 額定功率：0.2W
4、Max. Operating Voltage 最大工作電壓 ：50V AC / 20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 500V
6、Dielectric Voltage 耐電壓：1 Minute at AC 500V
7、Motor Operation Voltage馬達工作電壓：4V～6V DC (4.5V DC Standard 標準)
8、Motor Max Operation Current馬達最大工作電流：100mA
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
