中空編碼器原理,常見故障,及注意事項
中空編碼器是一種空心型的旋轉編碼器,中間的空間可以給客戶增加開關都附加配件以實現客戶的多種需求,中空編碼器客戶廣泛使用在汽車音響,汽車空調,汽車導航,功放音響,家用電器,智能家居........電子元器件領域,今天給大家介紹下中空編碼器工作原理,中空編碼器常見故障及解決辦法,中空編碼器使用注意事項.
中空編碼器工作原理
中空旋轉編碼器是轉速的測量裝置，將軸角位移、速度機械量轉化為相應的電泳沖量輸出。 一路輸出脈沖輸出，旋轉編碼器的輸出是一組脈沖，而旋轉編碼器雙輸出輸出兩個A / B脈沖相位差為90度，由兩個脈沖不僅可以測量轉速，而且可以判斷旋轉方向。 它可用于控制顯示出轉速的大小與方向，用于控制你所需要的轉速。
中空編碼器安裝
中空編碼器的機械安裝具有高速端安裝，低速端安裝等形式。高速端安裝。安裝在電機轉軸端(或齒輪連接)，該方法具有分辨率高的優點，編碼器有4096圈，電機轉動圈數在此范圍內，可充分利用量程的方式提高分辨率，缺點是物體運動通過減速齒輪，齒輪間隙返回誤差，一般用于單向控制高精度定位，如軋輥間隙控制。此外，編碼器直接安裝在高速端，電機震動必須較小，否則會損壞編碼器。
中空編碼常見故障及解決辦法
中空編碼器在工作時，時常會出現信號干擾情況，使波形不穩定，使通訊的準確性受到嚴重影響，從而導致故障。信號干擾產生有兩大途徑：一是存在干擾源。二是干擾信號傳送途徑(存在干擾通道)。信號受干擾后，在一般情況下會出現不規則的跳動且嚴重偏離正常值。遠離干擾源，增加信號隔離器、對干擾源加額外屏蔽層等是較佳解決方法。而編碼器在使用中多數是因為屏蔽線未接或脫落而導致的干擾，所以要規范信號屏蔽線可靠的焊接及接地，且接地電阻應小于0.5Ω。
中空編碼器注意事項
1、一般中空編碼器故障通常有含義明確的聲音發出提醒，這時有可能需更換電池，如果參考點位置記憶丟失，還須執行重回參考點操作。
2、旋轉軸會變形，這種情況一般是由于安裝時固定螺母或鎖緊電位器的鎖緊螺母過分擰緊，這里給到的建議是在螺母鎖緊后，轉軸要比螺母表面高出大約lmm以上。
3、接觸不良，分有兩種情況，第一種簧片彈性不足時，第二種是引出腳和碳膜層之間接觸不良。這兩種情況均可以采取修復，第一種情況將簧片接點和黃片根部適當向下壓，第二種情況則是利用鉗子將引出腳處夾緊。
4、旋轉不靈活，通常是由于軸內進人塵土或潤滑油千枯造成，這種情況一般采取在轉軸處滴少量汽油，并且邊滴汽油邊轉動轉軸。

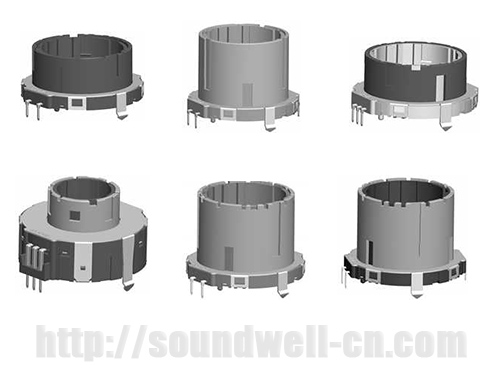

廣東升威電子制品公司專業生產旋轉編碼器27年,本公司生產的中空編碼器被客戶廣泛應用于汽車空調,汽車音響,汽車導航等車載產品,品質要求嚴格,多年來深受客戶好評,是知名車載品牌指定合作供應商,找中空編碼器廠家就找廣東升威電子.
