| 電位器型號： | SM10004 |

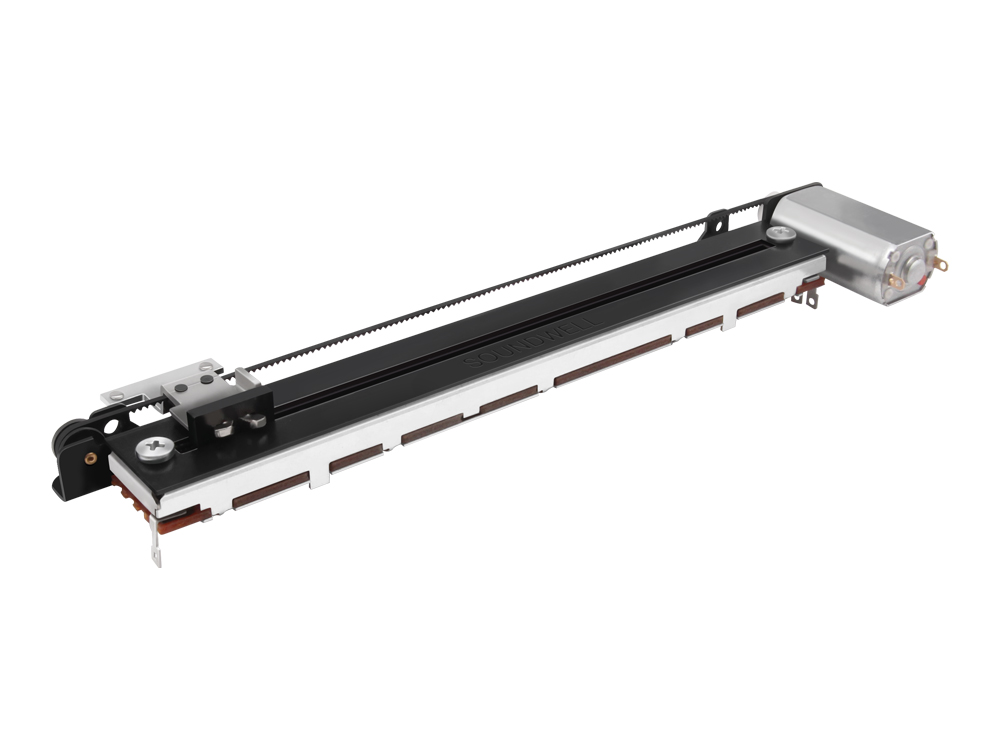

| 名稱： | 100mm行程馬達直滑電位器,帶馬達直滑電位器 |
| 主要規格: | 電位器最高使用電壓：AC 200V； 馬達使用電壓：3～7V DC； 滑動力:10～90gf； 工作溫度：-10℃～60℃; 滑動行程：100mm±0.5mm； 滑動壽命：30,000次以上； |
| 產品特點： | 該產品可通過馬達驅動使推柄自動來回滑動與停止,在馬達驅動過程中可通 過手觸摸推柄使產品停止，還可以配合軟件實現記憶保存及讀取。 |
| 應用領域： | 主要適用于調音臺、高檔電子琴，3D展示設備、舞臺設備、醫療設備及家 用電器等領域。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Sliding Force 滑動力 ：10~90gf
2、Total travel slide全滑動行程：100±0.5mm
3、Lever Stop Strength 柄止檔強度：≥5Kgf
4、Shaft Wobble (mm p-p) 軸擺動 ：1.6mm Max.
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：10K?±20%
2、Resistance Taper 電阻特性曲線 ：0B
3、Rating Power 額定功率：0.5W
4、Max. Operating Voltage 最大工作電壓 ：AC 200V
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
6、Dielectric Voltage 耐電壓：1 Minute at AC 250V
7、Motor Voltage 馬達工作電壓 ：DC 3~7V
8、Touch sense track 觸摸感應：With
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Sliding Life 滑動壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
