型號：WDC-35
特點：
● 非接觸數字電位器；
● 內部機械核心部件采用不銹鋼進口雙軸承，精度高，壽命長；
● 任意電氣角度選擇，可定制；
● 出線方式：側面端子引出。
應用：風向標，機械手臂，汽車油門踏板，汽車方向盤角度檢測，挖掘機機臂轉角，叉車轉向，游戲手臂，及各種角度檢測的設備。

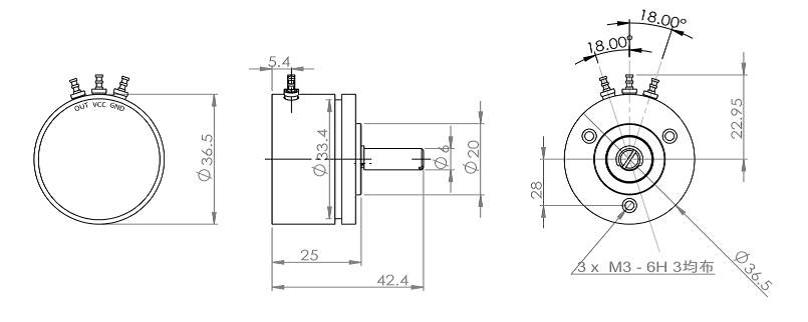

常規尺寸 /Standard Dimensions

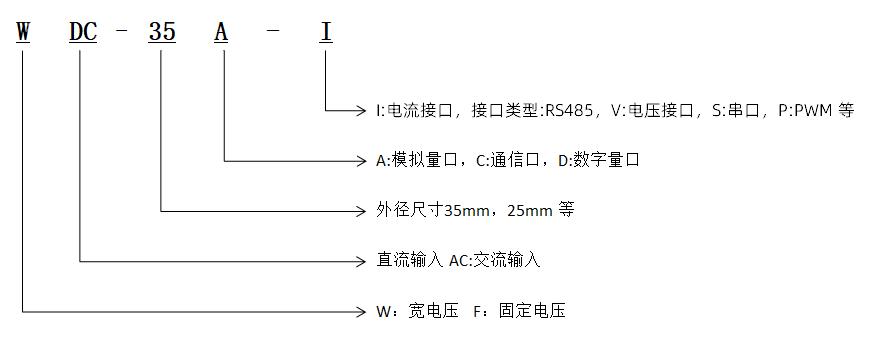

命名方式 /Naming Method
電氣連接 /Electrical Connection
| 出線端名稱 | 出線連接 |
|---|---|
| VCC | 15-35DCV 電源+ |
| GND | 15-35DCV 電源- |
| OUT | 4-20mA 電流輸出端 |
技術參數 /General Specifications
| 一般參數 | |||
|---|---|---|---|
| 機械轉角 | 360°（連續） | 機械壽命 | 理論上無限(取決于軸承的壽命) |
| 工作溫度 | -30℃~ +80℃ | 質量 | 約60g |
| 儲存溫度 | -30℃~ +80℃ | 外殼 | 鋁合金，表面陽極氧化 |
| 旋轉力矩 | <5mN·m | 軸 | 不銹鋼 |
| 防護等級 | IP54 | 軸承 | 2 組精密滾珠軸承 |
| 電氣性能 | |||
|---|---|---|---|
| 電氣轉角 | 360° | 工作電壓 | 15~35V |
| 獨立線性公差 | 標準級:0.3%;精密級:0.2%;超精密級0.1% | 輸出信號 | 4~20mA |
| 分辨率 | 4096(12位)最小刻度為0.088°，16384(位)最小刻度為0.022°可選 | 最大工作電流 | <35mA |
| 始末端輸出偏差 | <0.05mA | 負載電阻 | <500Ω |
| 可選特性 | |||
|---|---|---|---|
| 輸出范圍 | 標準輸出0~100% （可自定義） | 特殊力矩 | 可提供<0.5mN·m 的輕力矩產品或<30mN·m 的高力矩產品。 |
| 輸出方向 | 標準為順時針信號輸出，也可設置為逆時針信號輸出。 | 特殊防護等級 | 可提供IP54 以上的特殊防護等級產品。 |
| 其他輸出方式 | 電流如:4~20mA 輸出；電壓如:0~5V，PWM 輸出等。 | ||
| 特殊軸型 | 可根據客戶要求做特殊軸長，特殊軸徑、或軸上特殊加工。 | ||
