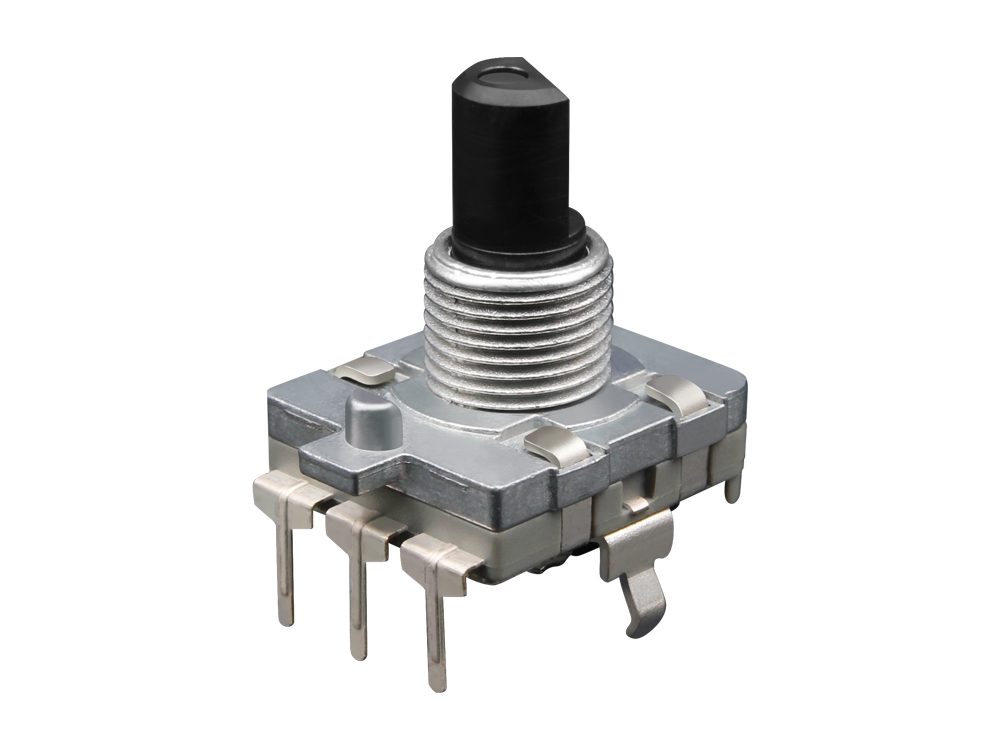

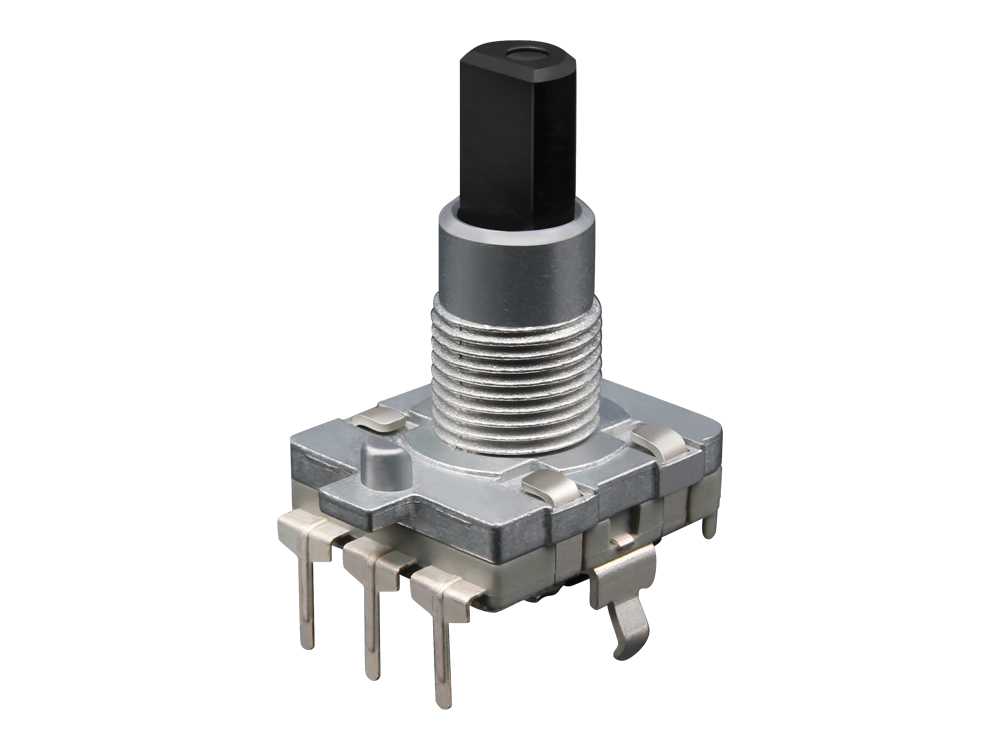

產品名稱: EC16旋轉編碼器 ec16編碼開關,ec16編碼器,ec16旋轉編碼器,ec16增量編碼器
產品優點：密封性好、性能穩定，絕緣軸柄，可帶按壓開關功能，有多種不同的規格可選擇。
產品應用：EC16旋轉編碼器適用微波爐、洗衣機等家用電器上，也可用于多媒體音響\功放及相關電子設備上。
產品功能: 調節溫度、調節時間、調節音量、功能選擇等。
旋轉編碼器型號: EC16編碼器系列
EC16旋轉編碼器產品規格參數
外形尺寸：16mm
額定電壓: DC 5V；
定位數: 12/24個；
脈沖沖數:12/24;
工作溫度：-20°C to 70°C；
旋轉壽命：30000次以上；
開關壽命：20000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：30-200gf.cm
2、Number and position of detent 定位點數及位置：12/24 點定位
3、Switch circuit and number of pulse開關電路、接點數：單極單投（推ON）
4、Travel of switch 開關移動量：0.5 ±0.3 mm
5、Operating force of switch 開關作動力：500±300gf
6、Shaft wobble (mm p-p) 軸擺動 ：1.0 x L / 30mm p-p 以下(L:安裝長度)
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 12/24個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
2、Push operating life 按壓壽命：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如下是EC16旋轉編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
點擊下載EC16旋轉編碼器規格書
點擊下載EC16旋轉編碼器規格書
點擊下載EC16旋轉編碼器規格書
廣東升威電子制品自1991年開始生產旋轉編碼器,專業生產ec16編碼開關,ec16編碼器,ec16旋轉編碼器,ec16增量編碼器,如對本司EC16編碼器感興趣,可咨詢右側客服.
升威電子同行業中率先通過TS16949 ISO9001 ISO14001 標準化AAAA體系品質認證,多次被客戶評為"優秀供應商"找旋轉編碼器生產廠家就找升威電子.
