編碼器安裝圖及接線步驟
旋轉編碼器是一種測試裝置，被廣泛應用于各個領域，今天升威電子給大家分享旋轉編碼器的安裝圖及圖解旋轉編碼器的接線步驟。
旋轉編碼器以轉動時輸出脈沖，通過計數設備來知道其位置（PLC)，我們通常用的是增量型編碼器，可將增量型編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。由于旋轉編碼器輸出脈沖的相數不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。最多有A,A+,A-,B,B+,B-,Z,Z+,Z-三組三相脈沖。

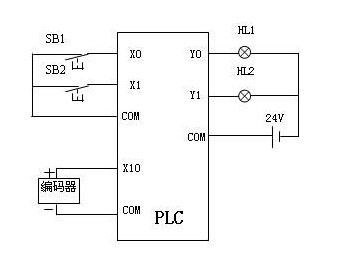

常用的旋轉編碼器有5條引線，其中3條是脈沖輸出線，1條是COM端線，1條是電源線（OC門輸出型）。電源可以是外接電源，也可直接使用PLC的電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接，A、B為相差90度的脈沖。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地，提高抗干擾性。
旋轉編碼器安裝步驟：
1. 牢固安裝編碼器，以免震動而松動;
2. 當編碼器接線時，請確保負載不能超過最大允許值;
3. 當編碼器接線時，請確保沒有偏差;
4. 鎖緊聯軸的螺絲以免在使用過程松動.
如果您在安裝旋轉編碼器的過程中有任何疑問,歡迎聯系我們討論.廣東升威電子制品有限公司是專業生產旋轉編碼器的供應商,如需了解更多旋轉編碼器型號可登錄我們官網查詢http://www.goodleds.cn
