       我們日常會采用雙聯電位器來實現雙聲道音響的音量控制。要求電位器的兩個輸出必須同步，即輸出電壓必須一致，否則兩個聲道的聲音會一大一小。即使有一點不同步，在小音量時都會很明顯。

       那么,當雙聯電位器損壞后，又找不到同型號的電位器代換怎么辦呢?

       今天，小編給大家發福利啦~大家可以參照下圖的電路用單電位器控制雙聲道的音量控制電路。

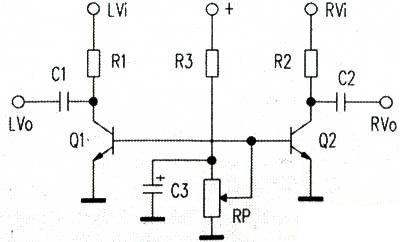

         當然。如只用一只電位器，單電位器是無法控制雙聲道的，必須增加電路才行。用單電位器控制雙聲道音量的電路如附圖所示。

         該電路是靠調節 Q1 、 Q2 的導通度來控制音量的。 Q1 、 Q2 的基極并聯在一起，當調節 RP 時， Q1 、 Q2 的偏壓會發生變化，其導通度也會隨之改變，從而使輸出電壓發生變化，達到調節音量的目的。在這里 Q1 、 Q2 、 R1 、 R2 就相當于一個雙聯電位器，調節 RP 就可控制兩個聲道的輸出。這樣就實現了用單電位器控制雙聲道音量的目的。 R3 、 C3 是限流濾波電路，防止電源電壓波動或突變時影響到 Q1 、 Q2 的偏壓，否則會有噪聲串入音頻信號。

       當音量調到最小時， R3 還可防止電源正端直接加到 Q1 、 Q2 基極。

Q1 、 Q2 必須選擇同一型號且起始導通電壓一致的三極管．否則輸出電壓會一大一小，引起左右聲道的聲音一大一小。
