旋轉編碼器與PLC怎樣連接?
我們通常把旋轉編碼器作為一種旋轉測量裝置，用旋轉編碼器來測量速度、角度、位移和距離。旋轉編碼器的工作原理是，它將被測的角位移直接轉換成數字信號（高速脈沖信號）。因此可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。

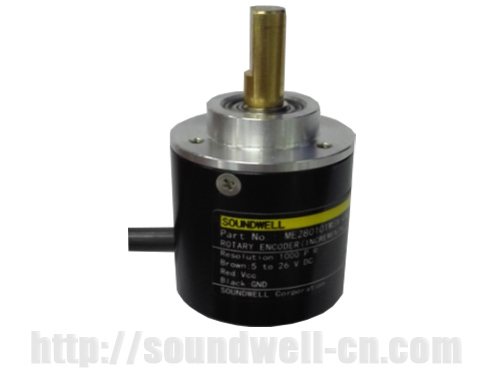

旋轉編碼器與PLC連接

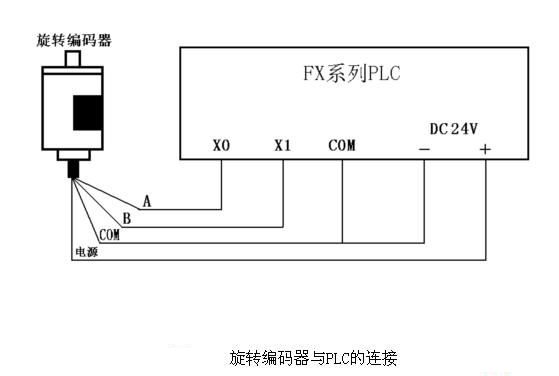

如下圖所示是輸出兩相脈沖的旋轉編碼器與FX系列PLC的連接示意圖。編碼器有4條引線，其中2條是脈沖輸出線，1條是COM端線，1條是電源線。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B兩相脈沖輸出線直接與PLC的輸入端連接，連接時要注意PLC輸入的響應時間。有的旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地。

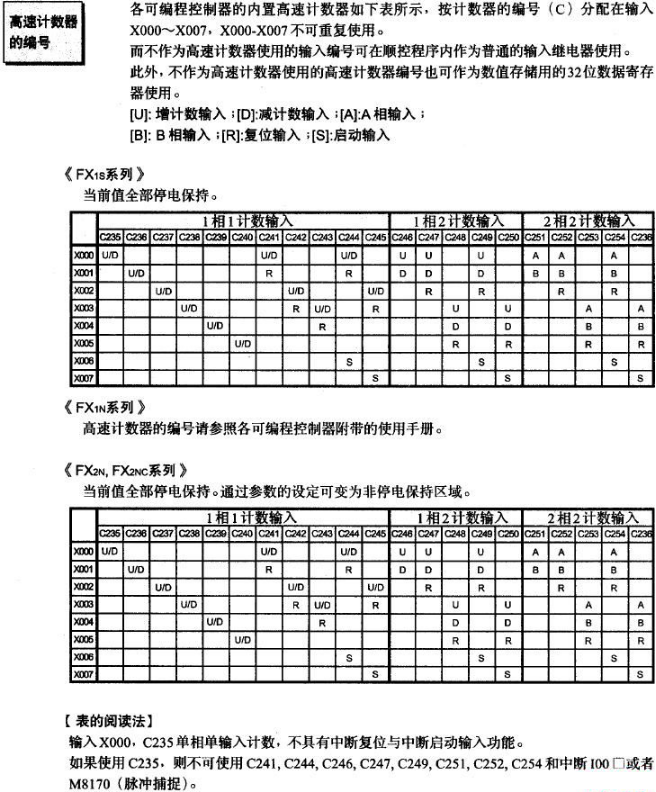

說明：本文以三菱FX系列PLC與歐姆龍E6B2-CWZ6C型旋轉編碼器為例，介紹編碼器與PLC的硬件接線方式。對于其他系列以及使用高速計數模塊時，接線方法要參考該手冊說明。而接到某端子對應的計數器號，需要參考《三菱FX編程手冊》中關于高速計數器的說明。
廣東升威電子專業生產旋轉編碼器27年,我司研發生產的磁電式旋轉編碼器就是用于測量速度 角度 位移 距離的傳感器裝置,對于旋轉編碼器與PLC的連接的使用說明，大家可以參照發貨時配有的使用說明也連接，如有不懂的問題，可以來電咨詢我們相關的技術人員樂意為您解答。
