磁電旋轉編碼器A B Z相作用是什么?
文章出處：www.goodleds.cn
編輯：升威電子
發表時間：2017-07-24
磁電旋轉編碼器可以輸出A B Z相脈沖,大家都想知道這3相脈沖的具體作用是什么?
.jpg)

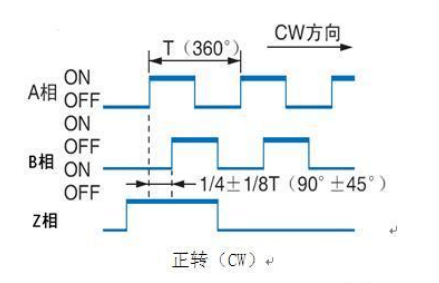

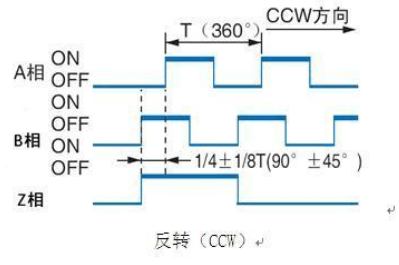

磁電編碼器軸每旋轉一圈，A相和B相都發出相同的脈沖個數，但是A相和B相之間存在一個90°（電氣角的一周期為360°）的電氣角相位差，可以根據這個相位差來判斷編碼器旋轉的方向是正轉還是反轉，正轉時，A相超前B相90°先進行相位輸出，反轉時，B相超前A相90°先進行相位輸出（如下圖所示）。編碼器每旋轉一圈，Z相只在一個固定的位置發一個脈沖，所以可以作為復位相或零位相來使用。
廣東升威電子制品專業生產旋轉編碼器27年,公司研發生產的磁電編碼器是用來測量速度 角度 位移 距離的傳感器設備,廣泛應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外此款磁電編碼器還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。找磁電編碼器廠家就找升威電子.
